TTS.M7P06.100x Basismodul

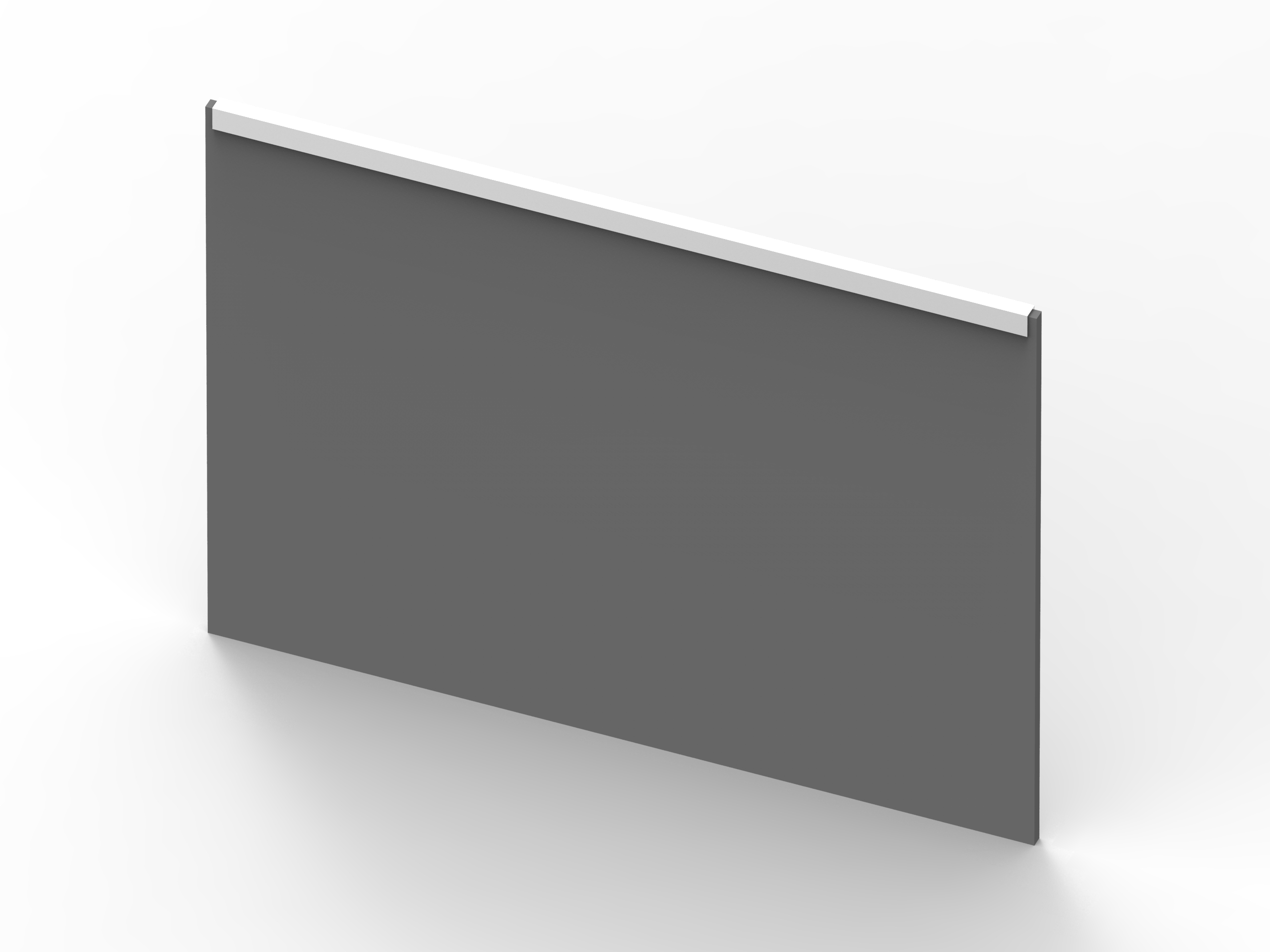

Das Basismodul TTS.M7P06.1003 mit einer Standardgröße von (HxBxD) 306 x 375 x 6 mm besteht aus dem bewährten BARRIER-Material M7P06. (Die Abmessungen beziehen sich auf die lichte Weite zwischen den Säulen. Die reale Platte ist 8 mm breiter, um in die Säulen eingeschoben werden zu können.) Es handelt sich hierbei um eine Aluminium-Sandwichstruktur mit beschichteten Alu-Deckplatten (Farbe: schwarz) welches nach EN 12254 und EN 60825-4 zertifiziert ist.
- Artikelnummer: TTSM7P061003
- GTIN: 4050369056572
- Verpackungseinheit: 1 Stück
- Gewicht exkl. Verpackung: 0,43 kg

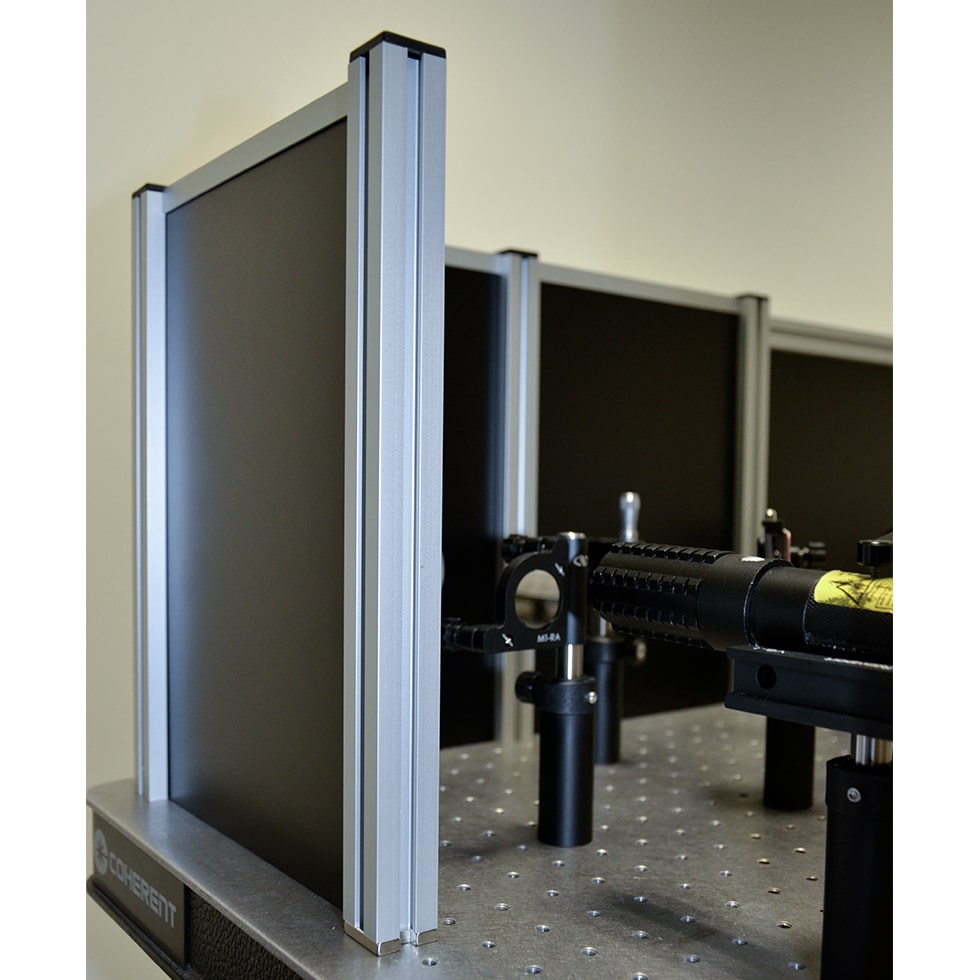

Die Laserschutzplatten (M7P06) können mit den dazugehörigen Schraubsäulen (TTS.POST1.1001) oder mit Magnetsäulen (TTS.POST1.1002) direkt auf den Tisch fixiert werden. Zur Verwendung der Magnetsäulen ist ein magnetischer, optischer Tisch Voraussetzung. Die Schraubsäulen passen für ein 25 mm Lochraster mit M6 Gewinden.

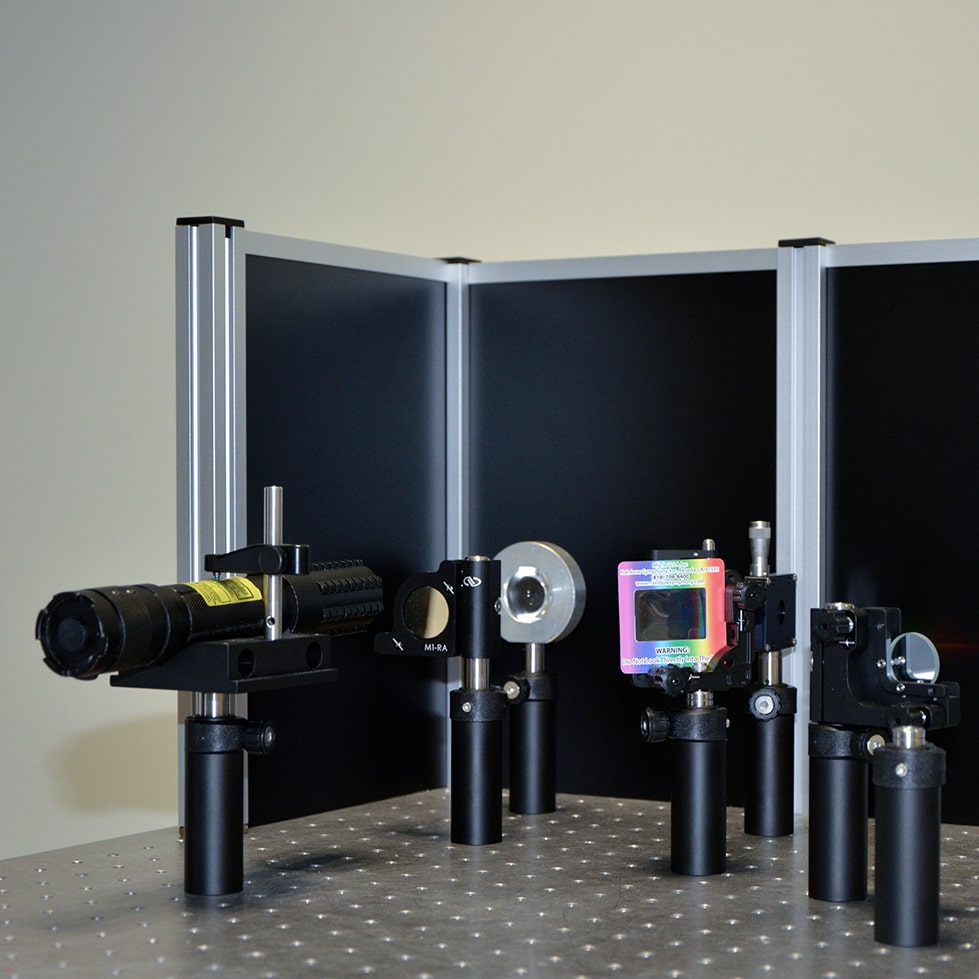

Durch die große Auswahl der verschiedenen Plattengrößen lässt sich eine lasersichere Umhausung für jeden optischen Tisch oder jeden experimentellen Aufbau realisieren.
| Eigenschaften: | Beidseitig verwendbar, Modulanzahl frei wählbar, Standardfüllung M7P06, stabiler Stand |
|---|---|
| Farbe: | schwarz |
| Normen: | EN 60825-4 |
| Schutzbereich: | Infrarot, Nahes Infrarot, Sichtbar, Ultraviolett |
| 780-1400nm | 960 kW/m2 | T2 | tmax = 210s |
| 9000-11000nm | 615 kW/m2 | T2 | tmax = 105s |
| WELLENLÄNGE (NM) | OD | BETRIEBSART / GEPRÜFTE SCHUTZSTUFE |
|---|---|---|
| 180 - 315 | – | D AB9 + IR AB4 + M AB6Y |
| >315 - 1050 | – | D AB8 + IR AB9 + M AB10 |
| >1050 - 1400 | – | D AB7 + IR AB9 + M AB10 |
| >1400 - 25000 | – | D AB5 |
